PhotoRobot SynchroBox - Functionality & Setup User Guide

‍

O fa'amaumauga o lo'o i lalo o lo'o fa'amatalaina ai le fa'atinoga ma le fa'atulagaina o le PhotoRobot SynchroBox, o se tele-mea pu'eata hub lea e fa'apipi'i ai le mea pu'eata o le lua pe sili atu mea pu'eata. O lenei fa'amatalaga e fa'amoemoe e lagolago ai tagata fa'atau PhotoRobot oe na fa'atau talu ai nei se masini ma o lo'o fa'aaogaina le sili atu ma le tasi mea pu'eata ma PhotoRobot. E aofia ai le teori, fa'agaioiga, ma le fa'atulagaina o le SynchroBox e fesoasoani e fa'afaigofie ai lona malamalama autu ma le fa'agaioiga e le tagata fa'atau.

Fa'aaliga: O le fa'apipi'iina muamua o se PhotoRobot system e tatau ona fa'atinoina i taimi uma e se pule fa'atagaina PhotoRobot. Pulega ma le fa'atagaga e fa'apipi'i PhotoRobot o se tufatufaina fa'amaonia, po'o se sui o le gaosi oloa lava ia.

E le gata i lea, fa'asino i taimi uma i le PhotoRobot Saogalemu Fa'amatalaga ma Fa'atonuga fa'atasi ai ma so'o se tusi lesona tu'uina atu fa'apitoa i lau masini a'o le'i fa'aaogaina muamua le PhotoRobot.

‍

‍

SynchroBox Technical User Guide

Fa'afetai ma fa'afetai mo lau fa'atau PhotoRobot. PhotoRobot fai ma sui o le tele o tausaga o le muamua-lima, poto masani fa'apolofesa ma fou i otometi ata. So'o se masini e tu'uina atu ai se siosiomaga o fofo ua saunia, fa'atasi ai ma foliga e mafai ona fetu'una'i i mana'oga tulaga ese o lau pisinisi.

Fa'afeiloa'i i le PhotoRobot. Fa'aaoga fa'amatalaga fa'apitoa nei e amata ai lau malaga i le malamalama ma le fa'ateleina o le gaosiga i le PhotoRobot-powered studio.

‍

‍

1. PhotoRobot SynchroBox - O le Theory

O le PhotoRobot SynchroBox e mana'omia e fa'afeso'ota'i le mea pu'eata pe a fa'aaogaina ni mea pu'eata se lua pe sili atu ma PhotoRobot system. SynchroBox galue o se tele-mea pu'eata hub e fa'afeso'ota'i ai le pu'eina o fa'ava'a ta'itasi e mea pu'eata eseese i le taimi sa'o. O lo'o fai ma sui o se fofo i le fa'afitauli e tula'i mai pe a galulue ma mea pu'eata e ese'ese le shutter lags, ma e lagolagoina e o'o atu i le 8 mea pu'eata i le aofa'i.

Ina ia malamalama i le teori o le SynchroBox, ave mo se fa'ata'ita'iga le fa'asologa o le tulaga masani pu'eina fa'atusatusa i le anapogi-vili pu'eina auala ma PhotoRobot.

I le tulaga masani o le pu'eina o mea, o lo'o i ai le fa'asologa lenei.

a) O le fa'apipi'i e aga'i atu i le tulimanu mana'omia.

b) E taofi le ipu.

c) O le mea pu'eata e pu'eina ai le mea faitino.

d) E amata ona agai atu le ipu i le isi tulimanu.

E leai se fetuunaiga e mana'omia i lenei tulaga.

‍

I le vave viliina pu'eina auala, o le fa'asologa e mana'omia ai le tele o isi la'asaga.

a) O le ipu e amata ona fa'ata'amilomilo i se saoasaoa fa'atulagaina.

b) E iloa e le Iunite Pulea le tulimanu e pu'eina o lo'o latalata mai.

c) O le Control Unit e fana muamua le shutter o le mea pu'eata e ala i le uaea shutter.

d) O le mea pu'eata e amata le pu'eina gaioiga (sensor pupuni gaioiga, ma isi).

e) O le faagasologa o le pueina e mana'omia ai le tusa ma le 50 milliseconds ("shutter lag").

f) O lo'o fa'aauau pea ona fa'agaioia le ipu i le taimi o le shutter lag time.

g) O le ipu e o'o atu i le tulimanu mana'omia pe a mae'a le fa'aiuga o le mea pu'eata, pu'eina le ata.

h) O le Control Unit iloa o le isi tulimanu pu'eina o lo'o latalata mai, toe faia le pu'eina gaioiga e tusa ai ma le shutter lag.

i) O le fa'ata'amilomiloina o le ipu e fa'ai'u pe a mae'a le 360 tikeri, taofi uma gaioiga.

‍

‍

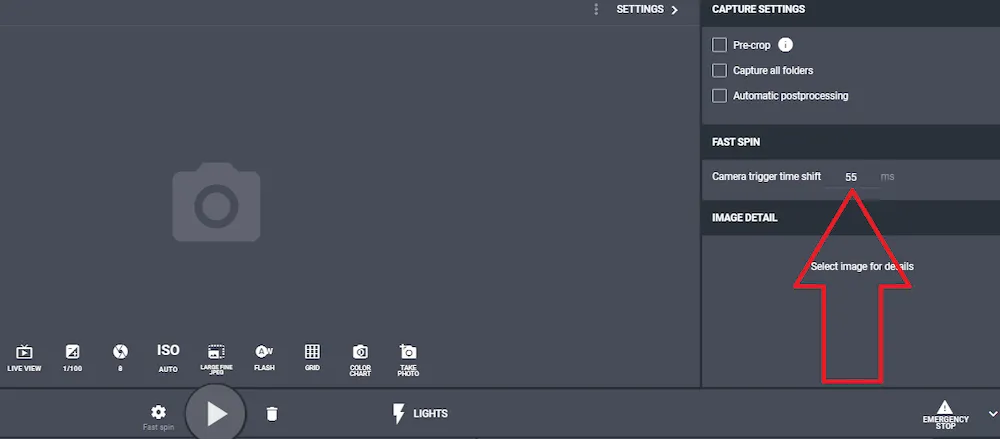

Fa'aaliga: Ona o mea pu'eata ta'itasi o lo'o i ai se ese'ese shutter lag, e mana'omia le fetu'una'i o le Control Unit shutter advance mo mea pu'eata ta'itasi. E mafai lenei mea mo le Control Unit (Generation 6) e ala i lana tautua GUI e fa'aaoga ai le filifiliga "Trigger advance". O le "Trigger advance" taua e tatau ona maualuga atu nai lo le shutter lag o le mea pu'eata. Mo se fa'ata'ita'iga, afai o le shutter lag o le mea pu'eata o le 80 ms, ona tatau lea ona tutusa pe sili atu i le 90 ms.

‍

‍

‍

2. Masini Fa'amatalaga - PhotoRobot SynchroBox

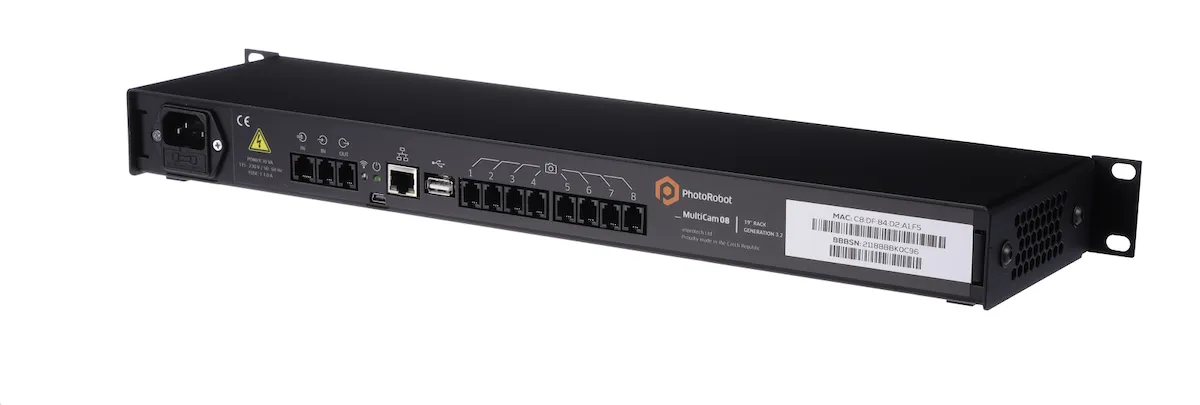

E ala i le mamanu, o le SynchroBox o se fata fa'apipi'i masini fuafuaina mo le fa'afeso'ota'i o le mea pu'eata o le lua pe sili atu mea pu'eata. E mana'omia pe a fa'agaioia so'o se PhotoRobot system e fa'aaoga ai le sili atu ma le tasi le mea pu'eata i le taimi. O le tasi SynchroBox e lagolagoina e o'o atu i le 8 mea pu'eata, e maua ai se fofo i le galulue faataamilo i lags eseese o mea pu'eata o lo'o fa'aaogaina.

‍

‍

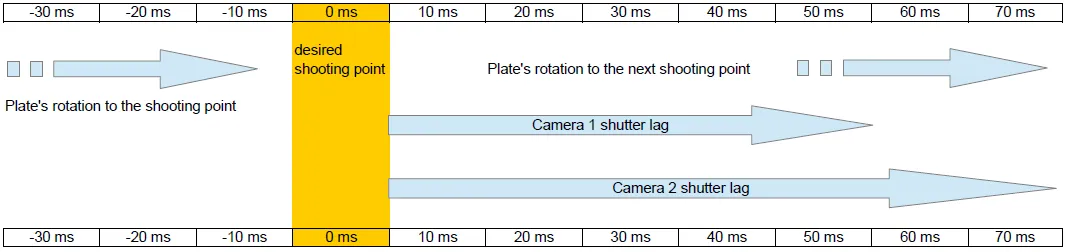

Ave mo se fa'ata'ita'iga se fa'ata'ita'iga e fa'aaoga ai ni mea pu'eata se lua ma se SynchroBox na'o le splitter mo mea pu'eata uma e lua, e aunoa ma se fa'aopoopoga fa'atulagaina fa'aaogaina. I le taimi lava e tasi, o le Control Unit G6 "Trigger advance" taua o le zero. Ona fana lea o le pupuni pe a o'o atu le ipu i le tulimanu mana'omia.

I lenei tulaga, o laasaga o le faasologa o:

a) O le ipu e o'o atu i le tulimanu mana'omia.

b) O le Control Unit e fana le mea pu'eata e ala i le uaea shutter.

c) O le shutter lag mo mea pu'eata uma e lua e faitau i lalo a'o fa'aauau pea le gaioiga o le ipu.

d) O le mea pu'eata muamua e ave le ata 50 ms pe a mae'a le mana'oga pu'eina e fa'aaoga ai le "mana'omia tulimanu + X" tikeri.

e) O le mea pu'eata lona lua e pu'eina le ata 70 ms pe a mae'a le mana'oga pu'eina e fa'aaoga ai le "mana'omia tulimanu + Y" tikeri.

f) O le "Y" taua tikeri e sili atu nai lo le "X" tikeri taua.

‍

‍

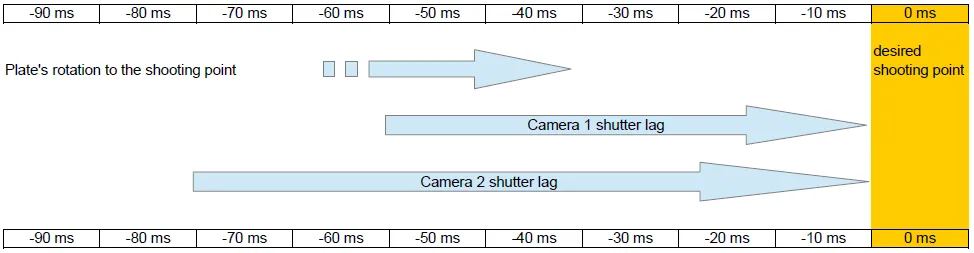

O lona i'uga, e leai se ata na pu'eina o le tulimanu mana'omia. O le mea lea, e mana'omia le fetu'una'iga ina ia mafai ai e mea pu'eata uma e lua ona pu'eina le mea pu'eina mana'omia i le taimi sa'o.

‍

‍

Mo lenei mea, e maua e le SynchroBox se "shutter fired" pulse mai le Control Unit G6, ma otometi lava ona fa'ailoa le umi o le pa'u.

E le gata i lea, o le SynchroBox o lo'o i ai le shutter lag taua mo mea pu'eata feso'ota'i ta'itasi, lea na ulufale lima pe a fa'atuina.

O le fa'aaogaina o nei fa'ata'ita'iga e lua, o le SynchroBox e faitau ma fa'apipi'i le pupuni o mea pu'eata ta'itasi ma le alualu i luma talafeagai.

‍

‍

3. Fa'afefea ona fuaina le Camera Shutter Lag

Ina ia mafai ona fuaina le lag o le shutter mea pu'eata, e mana'omia le i ai o se PhotoRobot ma so'o se ipu fa'asolosolo, le Control Unit G6 +, ma se mea pu'eata e feso'ota'i e ala i le uaea shutter i le Control Unit.

Sosoo ai, o se komepiuta i le lotoifale ma le PhotoRobot Controls App Software e tatau ona fesootai i le mea pueata e ala i le uaea USB.

Ma le mea mulimuli, o se 360-tikeri protractor (e mafai ona sii mai i luga ole laiga) e mana'omia e fa'amae'a ai la'asaga nei.

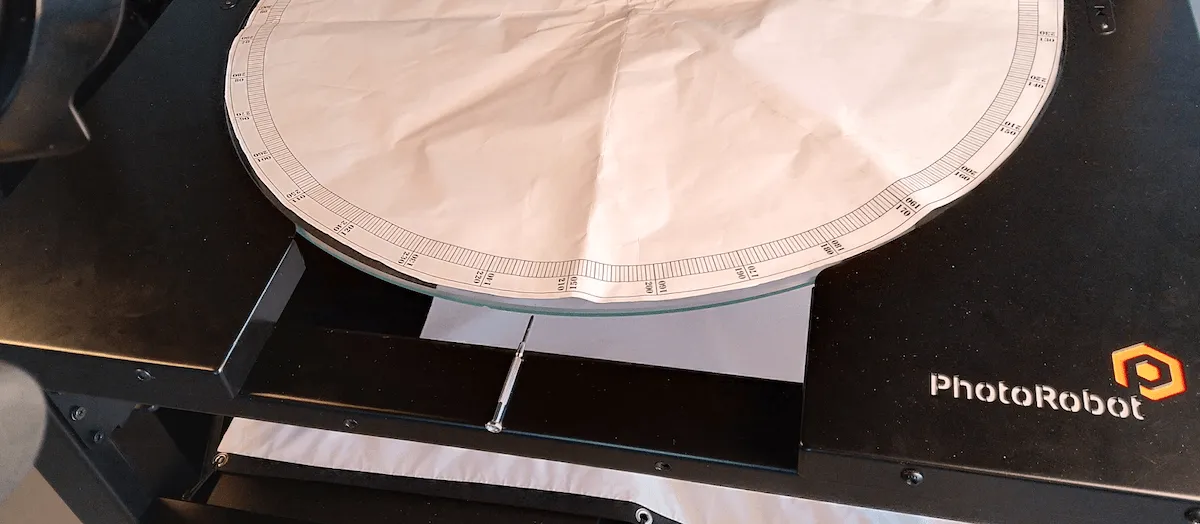

a) Tuu le protractor i luga o le ipu masini PhotoRobot, fa'aaoga so'o se fa'asino fa'atulagaina i fafo atu o le ipu ma fa'asino i le pito.

‍

‍

b) Liliu le ipu se'ia o'o ina o'o i le zero. Fa'aaliga: O lenei la'asaga e mafai ona faia e ala i le lima e tusa lava pe fa'aleagaina le afi eletise.

c) Amata PhotoRobot Controls App polokalama, ulufale i lau teuga tupe, ma fatu se aitema e fa'aaoga ai le potu faigaluega ma mafaufau i le fa'atulagaina ua tu'uina atu. Ona tatala lea o le Capture mode, ma tatala le faila "Isi".

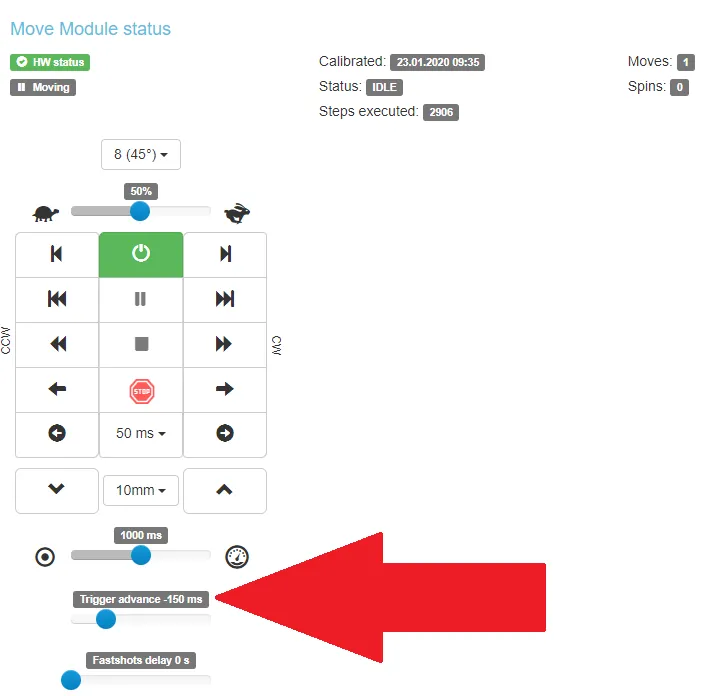

Sosoo ai, i se tab fou i luga o lau sailiga, tatala le auaunaga GUI o le Control Unit (G6), lea e maua ai le puleaina o le ipu e fa'aaoga ai lona tuatusi IP.

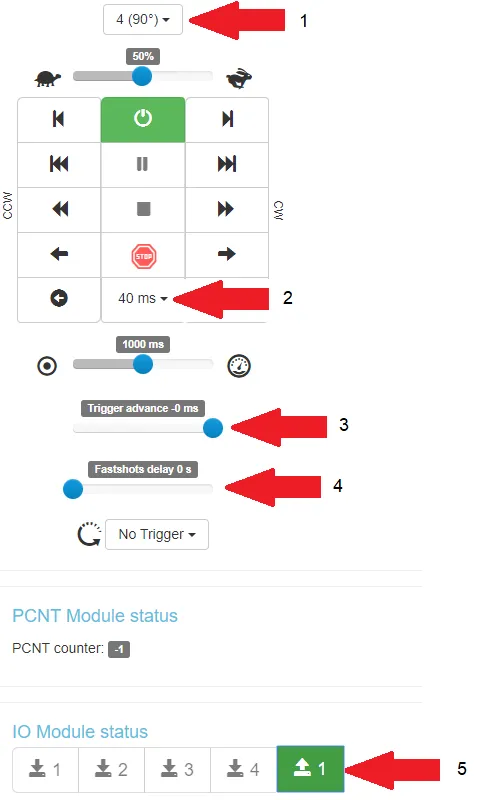

e) I le auaunaga GUI, seti le robot ma tapulaa nei:

‍

• 1 = 4 ata i le 90 tikeri;
• 2 = 40 ms pulse umi mo le fa'aosoina o le pupuni;
• 3 = trigger advance 0 ms (leai se alualu i luma);
• 4 = leai se vave fa'atuai
• 5 = O le afa o le fa'apipi'iina o le fa'amau e fa'agaoioia

‍

f) Amata le faasologa e ala i le kilikiina o le aū taumatau i le tulimanu taumatau pito i lalo o le vaega pulea:

‍

‍‍

Fa'aaliga: O le fa'asologa e amata i le 90 tikeri ma fa'ai'u i le 0 tikeri. I le taimi lava e tasi, o ata uma o lo'o pu'eina i totonu o le faila "Isi" i le Controls App, e pei ona fa'atulagaina muamua.

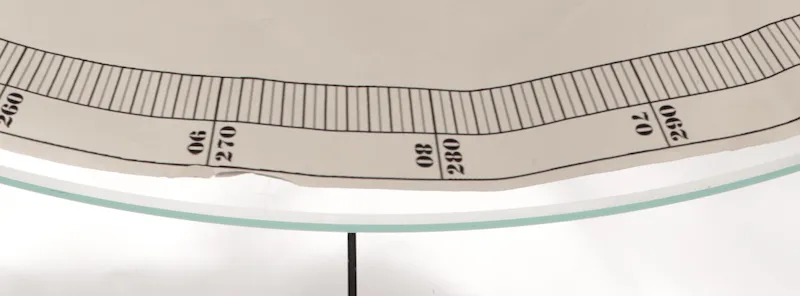

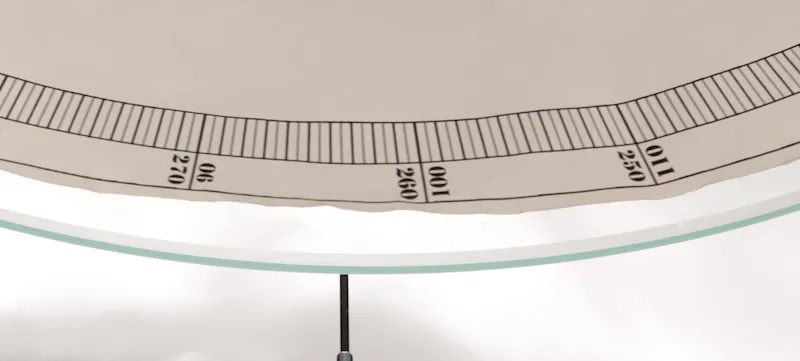

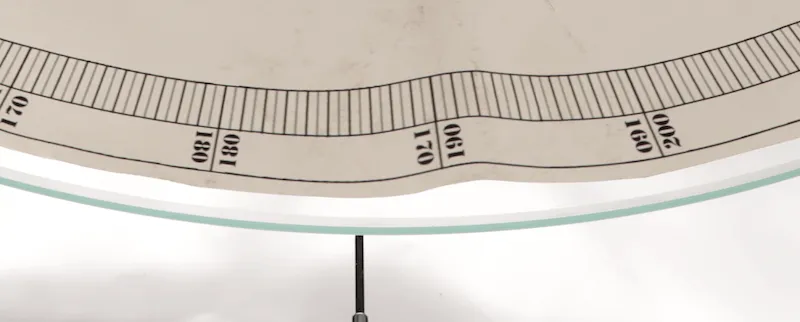

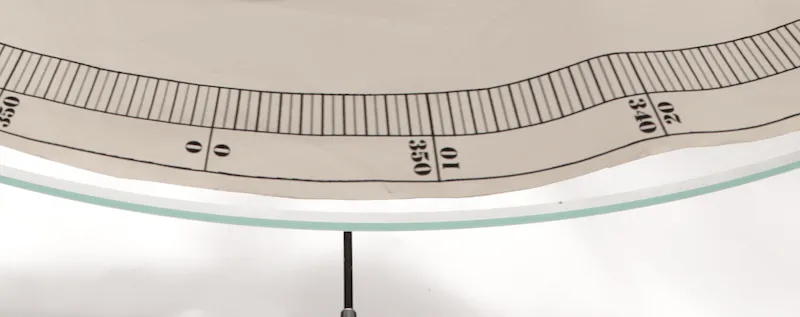

Mo se fa'ata'ita'iga, fa'afeso'ota'i le fa'ata'ita'iga o lo'o i lalo (fa'atasi ai ma se fa'atonuga fa'ata'amilomilo i le agavale):

‍

• Fa'aaliga: I nei fa'ata'ita'iga, o le pu'eina o ata e tusa ma le 6 tikeri ina ua mae'a ona fana le fa'aoso.

‍

g) Sosoo ai, ina ia mafai ona suia le 6 tikeri i le numera o milliseconds (ms) i lenei tulaga, amata le fa'aauau pea o le fa'ata'amilomiloina o le ipu a le PhotoRobot e fa'aaoga ai le saoasaoa lava e tasi mai le la'asaga muamua i le tautua GUI.

• Amata se uati ma faamaumau le taimi mo 10 taamilosaga.
• I lenei tulaga su'ega, o le i'uga taua o le 61 sekone (61,000 ms).
• O lona uiga o le 10 ta'amilosaga e tutusa ma le 10 * 360 tikeri (3,600 tikeri).
• E i ai le 1 tikeri taimi gaioiga tumau 61,000 ms / 3,600 tikeri, tutusa 16.94 ms.
• E i ai le 6 tikeri taimi gaioiga tumau 16.94 ms * 6, lea e tutusa ma 101.64 ms.
• O le mea lea, o le tuai o le shutter e tusa ma le 102 ms.

‍

h) Ma le mea mulimuli, e mana'omia le toe faia o la'asaga muamua uma ina ia mafai ai ona fa'ailoa le tuai o le shutter mo mea pu'eata eseese ta'itasi o lo'o fa'aaogaina.

‍

‍

4. Fa'atulagaina o le SynchroBox

Mo le fa'atulagaina o le SynchroBox, o se mea e mana'omia o lo'o i ai se Control Unit (G6) fa'apipi'iina ma fa'agaioia atoatoa. E le gata i lea, o le mea lelei o le ai ai le 2 pe sili atu mea pu'eata mai le tutusa gaosi oloa ma o le tutusa fa'ata'ita'iga, ta'itasi ma se lauiloa shutter lag.

I lenei tulaga, fa'aaoga la'asaga nei e fa'apipi'i ai le fa'apipi'iina.

4.1. Fa'afeso'ota'i le SynchroBox i le Control Unit G6 e ala i le uaea pupuni. Fa'aaliga: O lenei uaea pupuni o lo'o tu'uina atu e le PhotoRobot o se vaega o le tu'uina atu o le SynchroBox, po'o lalo o le numera numera o le vaega KHCAR1R05. O le uaea shutter e feso'ota'i le Control Unit G6 "OUT" port i le SynchroBox "->IN" port (o le la'ititi, ae le o le isi "= >IN").

4.2. Fa'afeso'ota'i le SynchroBox i le feso'ota'iga e ala i le uaea Ethernet masani, fa'aaogaina le tutusa subnet feso'ota'i i le Control Unit.

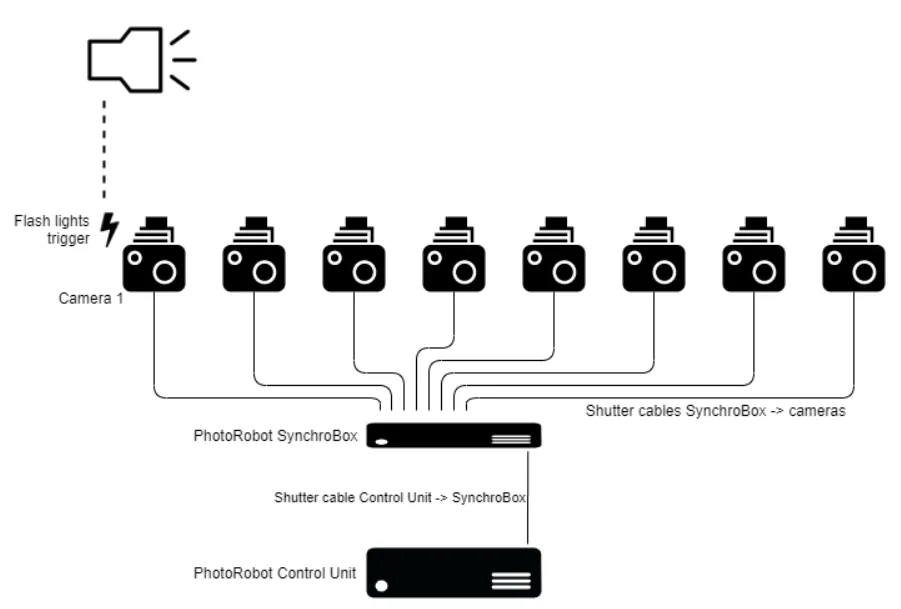

4.3. Fa'afeso'ota'i mea pu'eata uma o le a fa'agaioia i le SynchroBox e fa'aaoga ai uaea pupuni.

‍

‍

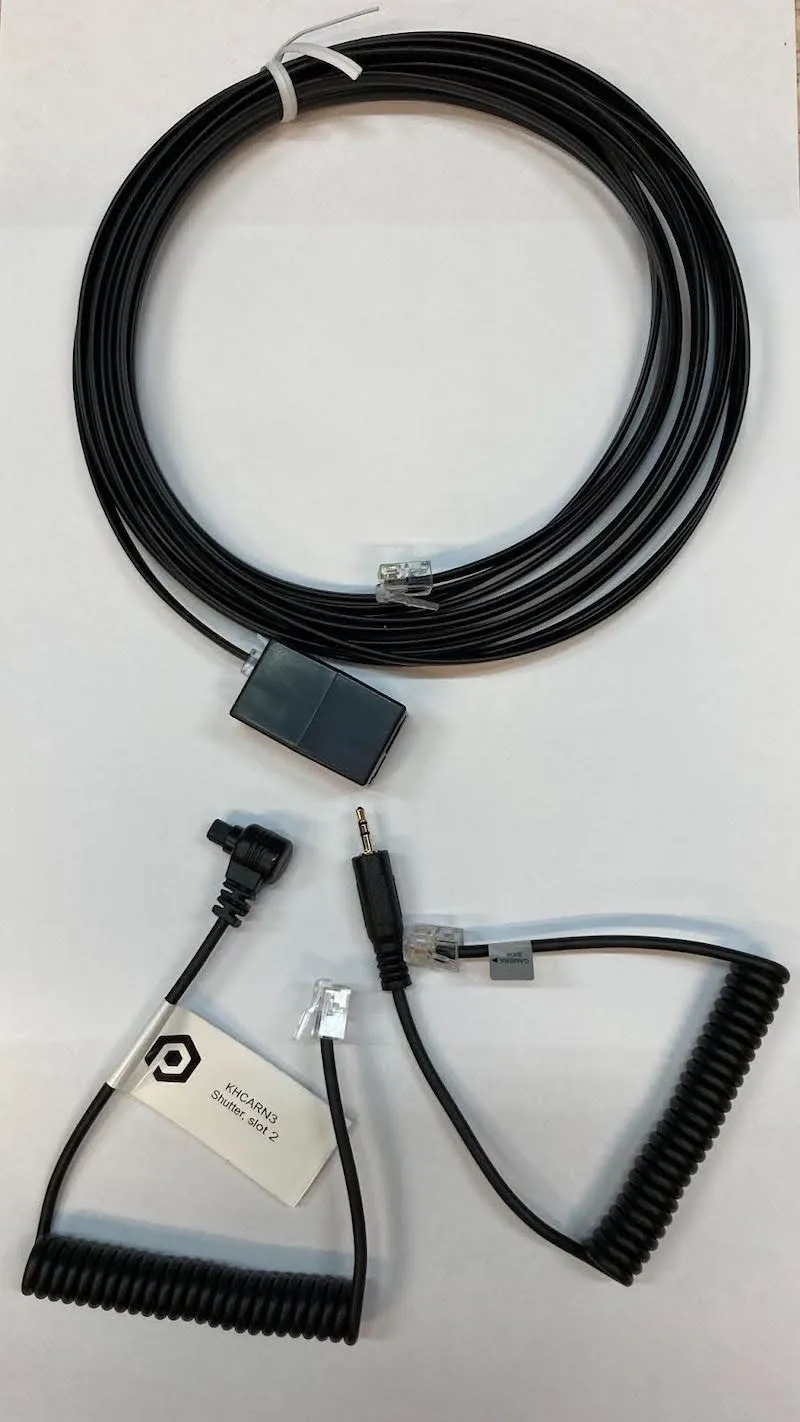

Fa'aaliga: O le shutter uaea mo le SynchroBox i mea pu'eata o lo'o tu'uina atu e le PhotoRobot i lalo o le vaega numera KHCARCJ (Canon Jack 2.5 mm Connector) po'o le KHCARN3 (Canon N3 connector) fa'atasi ai ma le fa'aopoopoga KHCAR1R05, po'o le mea e ta'ua o le shutter cable set.

‍

‍

4.4. Ia nofouta o le mea pu'eata 1 (port 1 o le SynchroBox) o lo'o umia ma fa'agaioia le moli moli moli fa'aosoina masini. O lenei mea pu'eata e tatau ona i ai le sili ona tele shutter lag.

4.5. Seti le Control Unit (G6) "Trigger advance" taua e tusa ai ma le shutter lag o le mea pu'eata telegese (muamua fa'amatalaina i le vaega 1 o lenei pepa). Fa'aaliga: Pe a fa'aaogaina le PhotoRobot Controls App, ia nofouta o lenei taua ua fetu'una'i / suia e le taua seti mo le Capture mode - Fast Spin:

‍

‍

4.6. Sosoo ai, ulufale i le tautua GUI o le SynchroBox e ala i le ulufale atu i lona tuatusi IP i le URL format i lau 'upega tafa'ilagi.

4.7. Fa'atulaga le muamua slider "CU alualu i luma" i le tutusa taua e pei ona i ai i le Control Unit, po'o se tutusa taua i PhotoRobot Controls. Fa'aaliga: Ia nofouta afai e eseese nei tulaga faatauaina e lua, o le taua i le PhotoRobot Controls o le a ave le faamuamua. Ona i ai lea o 8 sliders e tutusa ma le 8 ports i luga o le SynchroBox. O le sliders taitasi e lua tulaga faatauaina: o le alualu i luma (faamau tauagavale), ma le umi o le pa'u (faamau taumatau). O le taua alualu i luma e tutusa ma le shutter lag o le mea pu'eata fa'atonutonu (ma le la'ititi moni taua pe tusa ma -50 ms). O le umi o le pa'u e feso'ota'i ma le taimi e fa'afeso'ota'i ai le uaea pupuni mo le mea pu'eata. O lenei taua o lo'o tu'uina atu e le gaosi mea pu'eata, pe, pe afai e le iloa, e mafai ona seti i le 40 - 60 ms.

‍

‍

4.8. Seti le auala sao i le SynchroBox service GUI. Fa'aaliga: Pe a fa'aaogaina le PhotoRobot's shutter cables, o le fa'atulagaina o le a fa'apea.

• I le uafu: A = taula'i, B = fa'aosofia
• Port 1 - 8: A = trigger, B = taulai

• Manatua e na'o mea pu'eata 1, 2, ma le 3 o lo'o fa'atulagaina i le fa'ata'ita'iga o lo'o i luga.
• Talu ai o le PhotoRobot ua faamoemoe e faaaoga moli uila, seti le mea pueata 1 saoasaoa shutter i le 1/100 po o le 1/125.

‍

4.9. Mulimuli ane, fa'atulagaina le fa'atulagaina muamua o isi mea pu'eata uma i se saoasaoa umi atu, mo se fa'ata'ita'iga 1/30 - 1/60. O lenei mea o le a fesoasoani e fa'amatalaina ai le ono ese'esega i le va o mea pu'eata o lo'o fa'aaogaina. O le umi o le taimi o le a mautinoa ai foi o mea pu'eata uma e pu'eina i le tumutumu o le flash mai strobes uma. A galue sa'o, e mafai ona fa'ata'ita'i e ala i le fa'aititia o le saoasaoa o le saoasaoa o isi mea pu'eata pe a mana'omia.

‍

‍

5. Fa'atulagaina o le tele o le SynchroBox

O le SynchroBox e lagolagoina e o'o atu i le maualuga numera o 8 mea pu'eata. Afai e sili atu ma le 8 mea pu'eata e mana'omia, ona mafai lea ona fa'ateleina le aofa'i o SynchroBoxes o lo'o fa'aaogaina.

‍

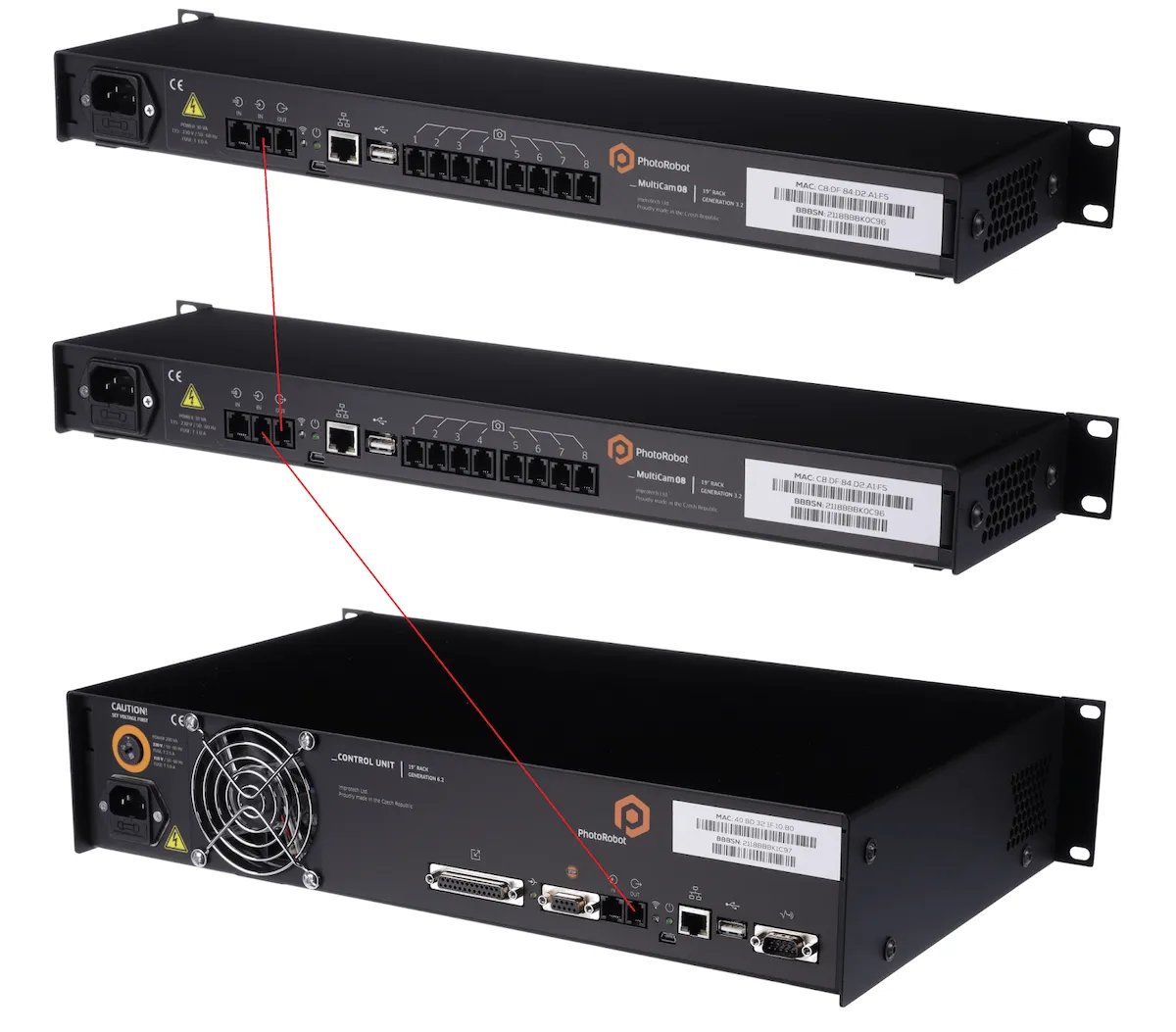

• Fa'afeso'ota'i le OUT port o le muamua SynchroBox i le IN port o le isi SynchroBox, fa'aaogaina le uaea shutter lava e tasi e feso'ota'i ai le Control Unit i le SynchroBox. O lenei uaea pupuni o lo'o tu'uina atu e le PhotoRobot o se vaega o le tu'uina atu o le SynchroBox po'o lalo o le numera numera KHCAR1R05.
